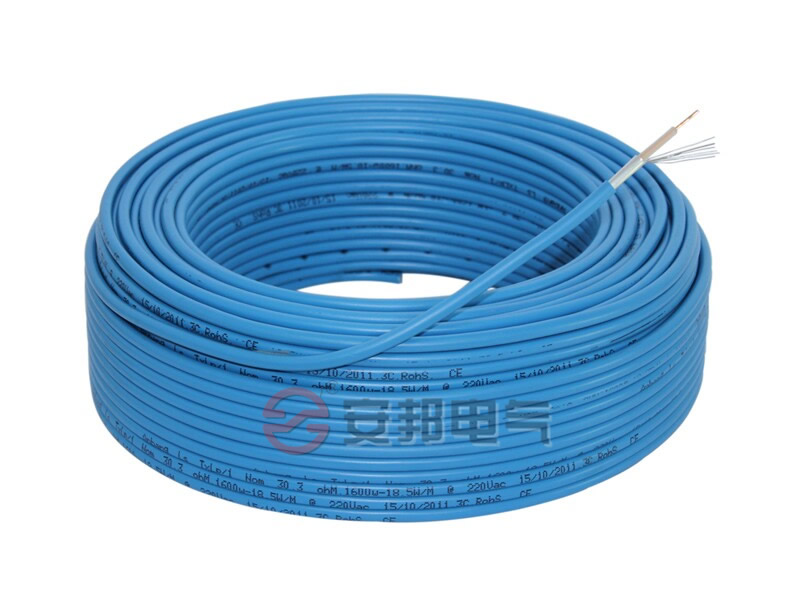

TXLP/1R單導發熱電纜
詳細說明
|
發熱電纜俗稱為地熱電纜 隨著經濟水平的不斷提高，人們對于生活水平的要求也越來越高，發熱電纜的出現也成了一種必然趨勢，發熱電纜可分為單導發熱電纜和雙導發熱電纜兩種。單導發熱電纜線內部只有一根發熱芯，發熱電纜線本身不成回路，在接線時，發熱電纜線兩端都需要與供電電源相聯接，所以在鋪設時需要考慮將電纜尾部拉導接線處，可是在很多情況下是很難達到這種要求的。 |
發熱電纜工作原理
發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40～60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。
發熱電纜地面輻射供暖系統的組成及工作原理：
供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。
a. 以電力為能源；
b. 以發熱電纜作為發熱體；
c. 發熱電纜熱傳導機理。
基本性能：
1、外徑尺寸：6.5mm
2、供電電壓：220V（電壓可定制）
3、線性功率：18.5W/m
4、冷線長度：2.25m
5、最大表面工作溫度：65℃
TXLP/1R單導發熱電纜
|
產品型號 |
TXLP/1R
|
|
產品認證 |
CE, ROHS, GOST , ISO9001:2008 |
|
商標品牌 |
安邦 |
單導發熱電纜結構
|
1、芯線（金屬發熱絲）：芯線為金屬合金絲組成，線性額定功率為18點5瓦特每米。
|
單導發熱電纜相關技術數據
|
1、發熱電纜的直徑:根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841—2007IEC 60800：1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定，發熱電纜直徑不得小于6mm，安邦發熱電纜的直徑為6.5±0.3mm，高于國家標準規定。 2、發熱電纜的線性功率─18.5W/m 3、隱式接頭:安邦的焊接方法是將發熱絲與冷引線溶為一體，解決了冷熱交替而帶來的膨脹和接觸不良，能確保發熱電纜冷引線、發熱絲平滑焊接過渡，使發熱電纜一氣呵成，不留瑕疵；能確保發熱電纜使用的可靠性、安全性、防水及抗機械外力破壞。確保發熱電纜的使用壽命。 4、發熱電纜的標識：根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841─2007/IEC 60800:1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定發熱電纜表面標志字跡清楚，容易辨認、耐擦。“安邦”發熱電纜在冷熱接頭處，用噴碼的方式準確標識在發熱電纜上，給地暖施工與檢驗帶來極大的方便。 |
主要應用范圍
|
1、室內應用民用住宅（樓房、平房、別墅）供暖系統。 2、公用建筑（寫字樓、醫療機構、洗浴廣場、健身房等） 供暖系統。 3、特殊用途 畜牧業養殖保溫、（廠房、花房、蔬菜大棚、恒溫育雛室等）建筑保溫系統。 4、室外應用 室外道路融雪、土壤加熱、、天溝融雪、管道伴熱保溫、屋頂、樓梯、飛機跑道室外各類管路、線纜、儲罐等工業裝置的防凍、防凝、保溫。 |
|
產品規格 |
功率 (w) |
標準長度 （m） |
總電阻值/230V (Ω) |
電壓 (v) |
|
TXLP/1R/17-182M |
3100 |
182 |
15.69 |
220 |
|
TXLP/1R/17-165M |
2800 |
165 |
17.3 |
220 |
|
TXLP/1R/17-153M |
2600 |
153 |
18.6 |
220 |
|
TXLP/1R/17-141M |
2400 |
141 |
20.2 |
220 |
|
TXLP/1R/17-129M |
2200 |
129 |
22 |
220 |
|
TXLP/1R/17-178M |
2000 |
178 |
24.2 |
220 |
|
TXLP/1R/17-103M |
1750 |
103 |
27.7 |
220 |
|
TXLP/1R/17-94M |
1600 |
94 |
30.3 |
220 |
|
TXLP/1R/17-82M |
1400 |
82 |
34.6 |
220 |
|
TXLP/1R/17-74M |
1250 |
74 |
38.7 |
220 |
|
TXLP/1R/17-59M |
1000 |
59 |
48.4 |
220 |
|
TXLP/1R/17-50M |
850 |
50 |
56.9 |
220 |
|
TXLP/1R/17-41M |
700 |
41 |
69.1 |
220 |
|
TXLP/1R/17-35M |
600 |
35 |
80.7 |
220 |
|
TXLP/1R/17-29M |
500 |
29 |
96.8 |
220 |
|
TXLP/1R/17-24M |
400 |
24 |
121 |
220 |
|
TXLP/1R/17-18M |
300 |
18 |
161.3 |
220 |
|
TXLP/1R/13-15.4M |
200 |
15.4 | 242 |
220 |
|
產品規格 |
功率 (w) |
標準長度 （m） |
總電阻值/230V (Ω) |
電壓 (v) |
|
TXLP/1R/18.5-170M |
3150 |
170 |
15.4 |
220 |
|
TXLP/1R/18.5-162M |
3000 |
162 |
16.1 |
220 |
|
TXLP/1R/18.5-151M |
2800 |
151 |
17.3 |
220 |
|
TXLP/1R/18.5-141M |
2600 |
141 |
18.6 |
220 |
|
TXLP/1R/18.5-130M |
2400 |
130 |
20.2 |
220 |
|
TXLP/1R/18.5-119M |
2200 |
119 |
22 |
220 |
|
TXLP/1R/18.5-108M |
2000 |
108 |
24.2 |
220 |
|
TXLP/1R/18.5-95M |
1760 |
95 |
27.5 |
220 |
|
TXLP/1R/18.5-86M |
1600 |
86 |
30.3 |
220 |
|
TXLP/1R/18.5-76M |
1400 |
76 |
34.6 |
220 |
|
TXLP/1R/18.5-65M |
1200 |
65 |
40.3 |
220 |
|
TXLP/1R/18.5-54M |
1000 |
54 |
48.4 |
220 |
|
TXLP/1R/18.5-46M |
850 |
46 |
56.9 |
220 |
|
TXLP/1R/18.5-38M |
700 |
38 |
69.1 |
220 |
|
TXLP/1R/18.5-32M |
600 |
32 |
80.7 |
220 |
|
TXLP/1R/18.5-27M |
500 |
27 |
96.8 |
220 |
|
TXLP/1R/18.5-22M |
400 |
22 |
121 |
220 |
|
TXLP/1R/18.5-16M |
300 |
16 |
161.3 |
220 |
