TXLP/2R雙導發熱電纜

首頁發熱電纜產品發熱電纜

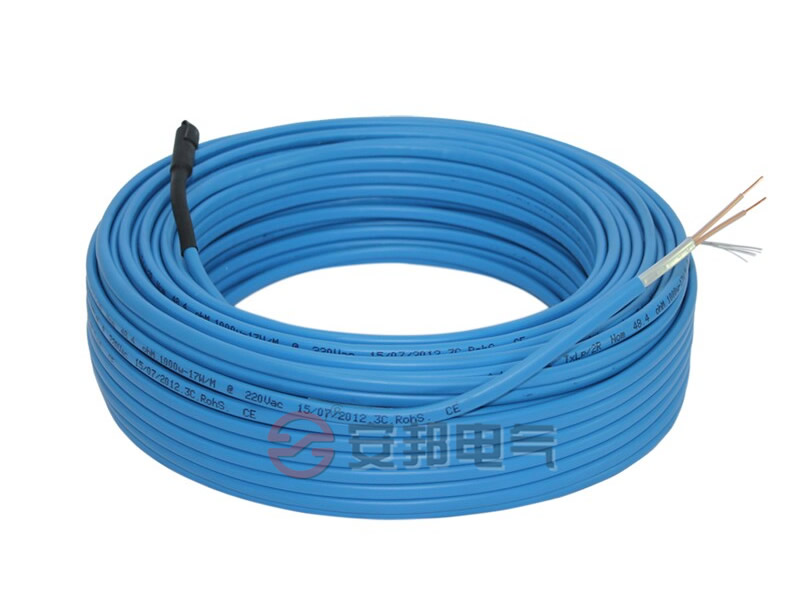

TXLP/2R雙導發熱電纜

產品型號

TXLP/2R

產品認證

CE, ROHS, GOST , ISO9001:2008

商標品牌

安邦

詳細說明

發熱電纜可分為單導發熱電纜和雙導發熱電纜兩種；發熱電纜俗稱為地?zé)犭娎|。
安邦雙導發熱電纜不同于單導發熱電纜，它的內部有金屬發熱絲和銅導體兩根芯焊接而成，雙導發熱電纜自成回路，在發熱電纜線尾部，發熱電纜線芯可以折回，接線時只要連接發熱電纜線的接線端即可。由于雙導發熱電纜本身自成回路，所有的接線全在同一端，在施工中，只要接線端連接供電電源，不需要接線的尾端，可根據具體情況任意放置，與單導發熱電纜相比，大大減少了施工的難度，越來越得到人們的青睞。

發熱電纜工作原理

   發熱電纜內芯由冷線熱線組成，外面由絕緣層、接地、屏蔽層和外護套組成，發熱電纜通電后，熱線發熱，并在40～60℃的溫度間運行，埋設在填充層內的發熱電纜，將熱能通過熱傳導(對流)的方式和發出的8-13um的遠紅外線輻射方式傳給受熱體。
發熱電纜地面輻射供暖系統的組成及工作原理：
    供電線路→變壓器→低壓配電裝置→分戶電度表→溫控器→發熱電纜→通過地板向室內輻射熱量。
　　a. 以電力為能源；
　　b. 以發熱電纜作為發熱體；
    c. 發熱電纜熱傳導機理。

基本性能

1、外徑尺寸：6.5mm
    2、供電電壓：220V（電壓可定制）
    3、線性功率：18.5W/m
    4、冷線長度：2.25m
    5、最大表面工作溫度：65℃

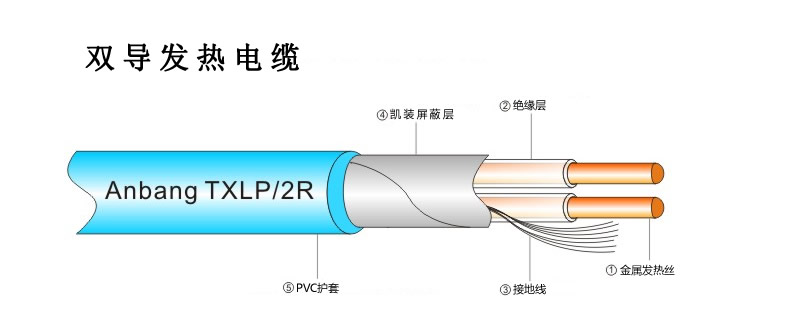

雙導發熱電纜結構

   1、芯線（金屬發熱絲）：芯線為金屬合金絲組成，線性額定功率為18點5瓦特每米。
    2、絕緣層：安邦發熱電纜耐高溫絕緣層采用雙層絕緣結構，絕緣層的質量好壞直接影響到發熱電纜的使用壽命，安邦耐高溫發熱電纜絕緣層通過反復試驗，在140℃高溫下耐高溫層不變形、不萎縮。
    3、接地線：接地線由8根直徑為0.4mm的鍍錫銅芯線組成。8根鍍錫銅芯線面積為1.0048m㎡，符合國際電工委員會IEC800規定的接地線不得小于1m㎡的規定。
    4、金屬屏蔽層：在發熱電纜的使用過程中，由于電流的作用，會在發熱電纜周圍形成電磁場，如果電磁場超過100微特斯拉就會對人體健康及其它電器產生影響。通過金屬屏蔽層的有效保護，把電磁場控制在線芯內，使之不能向外擴散，再由接地線將電磁場引入大地，使發熱電纜與大地形成等電位。通過測試，安邦電地暖產程的電場強度值是國家安全范圍內的1/1000(國家規定的電場強度是4000伏/m，安邦發熱電纜實測數據為4伏/m)；磁感應強度值最高為13%，最低6%（國家規定的磁感應強度是100維特斯拉，實測數據為最高13維特斯拉，最低6維特斯拉）。遠遠低于國家標準，高于國家安全規范，對人體無害，可放心使用。
    5、外護套：外護套為優質PVC料。PVC具有很好的防腐蝕、防酸堿、抗老化作用，并且100%防水。

雙導發熱電纜相關技術數據

1、發熱電纜的直徑：根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841—2007IEC 60800：1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定，發熱電纜直徑不得小于6mm，安邦發熱電纜的直徑為6.5±0.3mm，高于國家標準規定。
    2、發熱電纜的線性功率─18.5W/m
    3、隱式接頭：安邦發熱電纜在冷線與熱線的連接上的焊接方法是將發熱絲與冷引線溶為一體，解決了冷熱交替而帶來的膨脹和接觸不良，能確保發熱電纜冷引線、發熱絲平滑焊接過渡，使發熱電纜一氣呵成，不留瑕疵；能確保發熱電纜使用的可靠性、安全性、防水及抗機械外力破壞。確保發熱電纜的使用壽命。
    4、發熱電纜的標識：根據國家質量監督檢驗檢疫總局和國家標準化管理委員會于2007年發布《GB/T20841─2007/IEC 60800:1992額定電壓300/500V生活設施加熱和防結冰用加熱電纜》規定發熱電纜表面標志字跡清楚，容易辨認、耐擦。“安邦”發熱電纜在冷熱接頭處，用噴碼的方式準確標識在發熱電纜上，給地暖施工與檢驗帶來極大的方便。

主要使用數據

1、室內應用民用住宅（樓房、平房、別墅）供暖系統。
    2、公用建筑（寫字樓、醫療機構、洗浴廣場、健身房等）供暖系統。
    3、特殊用途畜牧業養殖保溫、（廠房、花房、蔬菜大棚、恒溫育雛室等）建筑保溫系統。
    4、室外應用室外道路融雪、土壤加熱、、天溝融雪、管道伴熱保溫、屋頂、樓梯、飛機跑道室外各類管路、線纜、儲罐等工業裝置的防凍、防凝、保溫。

產品規格	功率 (w)	標準長度	總電阻值/230V (Ω)	電壓 (v)
TXLP/2R/17-194M	3300	194	14.7	220
TXLP/2R/17-176M	3000	176	16.1	220
TXLP/2R/17-165M	2800	165	17.3	220
TXLP/2R/17-153M	2600	153	18.6	220
TXLP/2R/17-141M	2400	141	20.2	220
TXLP/2R/17-129M	2200	129	22	220
TXLP/2R/17-118M	2000	118	24.2	220
TXLP/2R/17-100M	1700	100	28.5	220
TXLP/2R/17-81M	1370	81	35.3	220
TXLP/2R/17-74M	1250	74	38.7	220
TXLP/2R/17-59M	1000	59	48.4	220
TXLP/2R/17-49M	8400	49	57.6	220
TXLP/2R/17-41M	700	41	69.1	220
TXLP/2R/17-35M	600	35	80.7	220
TXLP/2R/17-29M	500	29	96.8	220
TXLP/2R/17-24M	400	24	121	220
TXLP/2R/17-18M	300	18	161.3	220

產品規格	功率 (w)	標準長度	總電阻值/230V (Ω)	電壓 (v)
TXLP/2R/18.5-170M	3150	170	15.4	220
TXLP/2R/18.5-162M	3000	162	16.1	220
TXLP/2R/18.5-151M	2800	151	17.3	220
TXLP/2R/18.5-141M	2600	141	18.6	220
TXLP/2R/18.5-130M	2400	130	20.2	220
TXLP/2R/18.5-118M	2200	118	22	220
TXLP/2R/18.5-108M	2000	108	24.2	220
TXLP/2R/18.5-97M	1800	97	26.9	220
TXLP/2R/18.5-86M	1600	84	30.2	220
TXLP/2R/18.5-74M	1370	74	35.3	220
TXLP/2R/18.5-68M	1250	68	38.7	220
TXLP/2R/18.5-54M	1000	54	48.4	220
TXLP/2R/18.5-45M	840	45	57.6	220
TXLP/2R/18.5-38M	700	38	69.1	220
TXLP/2R/18.5-32M	600	32	80.7	220
TXLP/2R/18.5-27M	500	27	96.8	220
TXLP/2R/18.5-22M	400	22	121	220
TXLP/2R/18.5-16M	300	16	161.3	220
